DX-8E信號繼電器應用范圍

DX-8E信號繼電器用于繼電保護線路中，作為直流回路動作指示用。

DX-8E信號繼電器結構特點

DX-8E信號繼電器工作原理為電磁型拍合式。掉牌信號，手動復歸，3動合觸點斷電的機械保持，信號指示斷電后能保持。采用JCK11／5殼體，有凸出式前接線及后接線，訂貨時須指明。

DX-8E信號繼電器主要技術數據

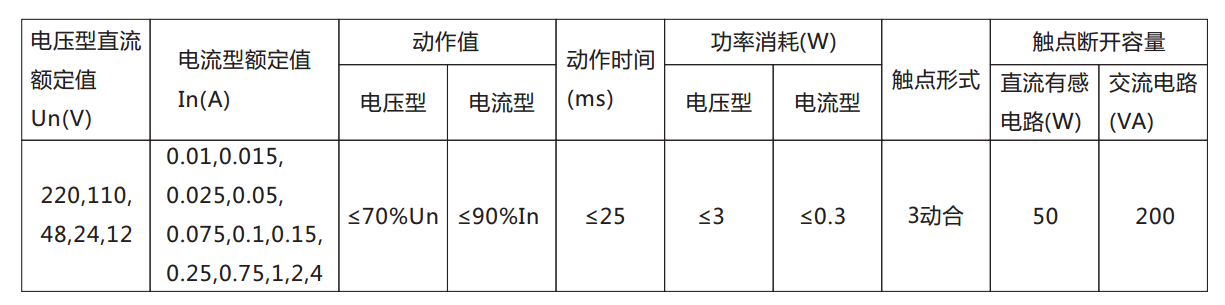

DX-8E信號繼電器主要技術數據見表。

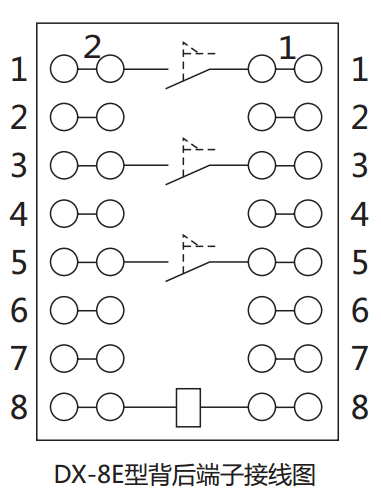

DX-8E信號繼電器內部接線及外引接線圖（背視）

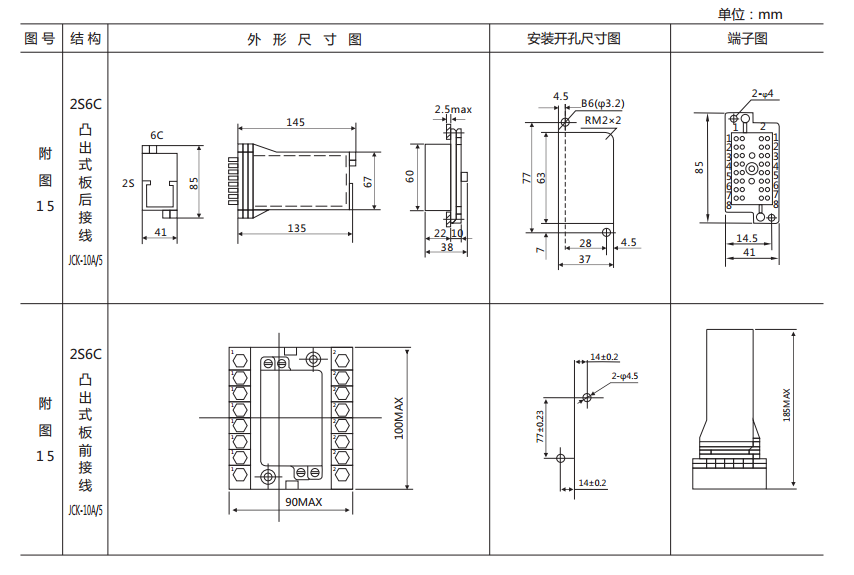

DX-8E信號繼電器外形及開孔尺寸
