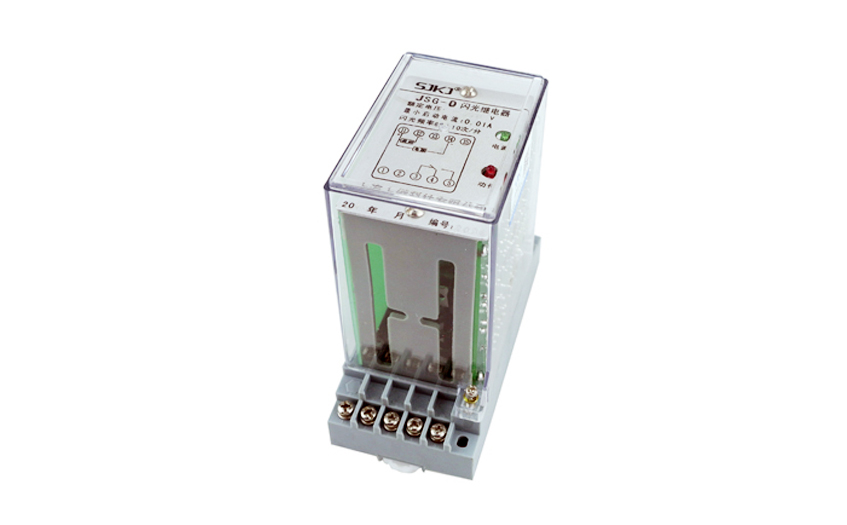

JSG-D型靜態閃光繼電器概述

JSG-D型靜態閃光繼電器用于信號回路。當啟動回路接通后動作，觸點周期性地接通和斷開,從而使受控的信號燈發出閃光。

JSG-D型靜態閃光繼電器型號分類

1、型號命名及其含義

JSG-D型靜態閃光繼電器工作原理

繼電器由取樣、延時、執行等部分組成（見圖１），裝有二只發光二極管，分別監視電源和執行狀況，繼電器處在靜態時，電源 指示燈發光，當啟動信號加于啟動端時，由于執行繼電器的常閉觸點處于閉合狀態，啟動回路接通；同時取樣部分進行取樣，取樣信 號經延時后，使執行繼電器工作，動作指示燈亮，執行繼電器的常閉觸點斷開，啟動回路斷開，取樣部分無輸入信號；執行部分保持 一段時間后自動斷開，動作指示燈滅，執行繼電器常閉觸點閉合，啟動回路再次接通，取樣部分又有信號輸入……，如此重復上述循環， 執行繼電器的觸點周期性地接通和斷開，產生閃光效果。

JSG-D型靜態閃光繼電器結構特點

本繼電器采用進口集成電路等電子元器件，閃光頻率穩定，不受閃光路數的影響；既可啟動LED節能型信號燈，又可啟動常規白 熾燈型信號燈；功耗小、工作可靠，啟動電流范圍寬,是目前電力系統中理想的更新?lián)Q代產品。 JSG系列閃光繼電器外引腳功能圖（見圖２）

JSG-D型靜態閃光繼電器技術指標及注意事項

1、閃光頻率：60±10次／分。

2、最小啟動電流：0.01A，最大穩定電流：2A

3、功率消耗：

a、工作回路功率消耗：DC48V時≤1.5W；DC110V時≤3W；DC220V時≤5.5W

b、啟動回路功率消耗：啟動直流電流為2A時≤5.5W。

4、繼電器的啟動和執行由小型大功率繼電器完成。

JSG-D型靜態閃光繼電器內部接線及外引接線圖（正視圖）

JSG-D型靜態閃光繼電器外形及開孔尺寸
