中間繼電器在不同線路中的不同作用

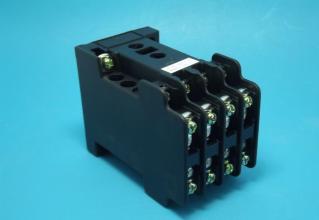

很多的人或許對中間繼電器感到陌生吧，其實中間繼電器在實質上就是一種繼電器，主要由固定鐵芯、動 鐵芯、彈簧、動觸點、靜觸點、線圈、接線端子和外殼這幾個部分組成。它的工作原理與普通的繼電器極為相似，而中間繼電器被委以重任，用于機電保護與自動控制系統上面，主要用來增加觸點的數量和容量這兩個數值，并且還可以在控制電路之間傳遞中間信號。中間繼電器的應用主要分布在那些工業控制線路中與現代的家用電器控制線路中，我們常常在這幾個地方能夠見到中間繼電器的身影。然而中間繼電器可以一物多用，并且在不同的控制線路中中間繼電器也會體現它不同的作用，中間繼電器在不同線路中不同的作用主要體現在以下幾個方面。
1.代替小型的接觸器。
中間繼電器的觸點擁有帶負荷的能力，如果負載的容量相對來說比較的小的話，中間繼電器的作用就 發揮出來了，它能夠很好的代替小型接觸頭使用，一些小家電都能受它控制。達到控制目的只是它的冰山一角，它還可以做到節省空間，并且使各種的電氣的控制部分做的很精細。
2.增加接點數量。
在普通的電路控制系統中，只要往里面增加一個中間繼電器，就會起到很大的作用，這樣做不但可以輕松改變控制的形式和增加接點的數量，而且比較容易維修。
3.增加接點容量。
雖然說中間繼電器本身所具備的接點容量被不是非常的大，但它還是擁有一定的帶負載能力的，并且用中間繼電器驅動所需要的電流又不是非常的大，所以中間繼電器仍舊可以作為擴大接點的容量之用。在控制線路之中如果使用了中間繼電器，便可以很好的控制別的負載，從而達到擴大控制容量的目的。
4.轉換接點類型。
在控制線路中我們能夠把一個中間繼電器和原本的接觸器的線圈并聯起來，利用中間繼電器的常閉接點來控制需要控制的元件，然后轉換接點的類型，這樣就可以實現需要接觸器的常閉接點才能夠達到控制的目的。
5.用作開關。
在控制線路中的有一些電器元件能夠利用中間繼電器來通斷，然后用它的接點的開閉進行控制。最常見的這樣的電氣元件無非是彩電或者顯示器中的自動消磁電路以及三級管控制，如果使用中間繼電器通斷的話，能夠達到控制消磁線圈通斷的作用。
6.轉換電壓。
在工業控制線路中通常的使用的電源是DC24伏特，而電磁閥線圈一般的電壓則是AC220伏特。但是如果我們?cè)谄渲屑尤氚惭b一個中間繼電器，便可以把直流與交流，高壓與低壓簡單的區分開來，這樣的話今后的維修時能夠更加安全的使用。
7.消除電路中的干擾。
一些工業控制或者計算機控制的線路中雖說有著五花八門的干擾抑制措施，但是仍舊多多少少會存在著一些令人頭疼的干擾在里面，如果在內部中安裝一個中間繼電器，這個頭疼的問題就將會迎刃而解，達到了徹底消除干擾的目的。
