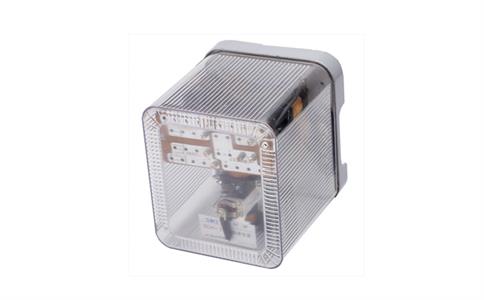

ZSC-4三相三次重合閘裝置

        ZSC-4三相三次重合閘裝置用于輸電線路上實現重合閘的接線中，當線路發生故障時，在繼電保護動作跳閘后，實現一次至三次重合閘，并帶有故障區段顯示功能(FSI)。
2特點
2.1重合閘次數可選擇。其中第一次重合閘為快速重合閘。第二、第三次重合為慢速重合閘。
2.2 帶有故障區段顯示功能(FSI),采用數碼管顯示。
2.3 帶有第一區段故障閉鎖功能。
2.4 線路總區段數可整定。
25在第二次、第三次重合閘完成后或手動合閘時，裝置能自動啟動FSI及第一區段檢測功能。
3 技術性能
3.1額定電壓:直流220V、110V
3.2 合閘電路保持電流直流：0.25A、0.5A、1A、2.5A。
3.3 重合閘延時時間
a.第一次重合閘延時時間(T₁)：0.2-4s，級差0.1s,誤差+20ms;
b.第二次重合閘延時時間(T₂)：2-99s,級差1s,誤差+20ms;
C.第三次重合閘延時時間(T₃)：2-99s,級差1s,誤差20ms。
3.4 總復位時間(T₄): 10-990s,級差10s,誤差±5%。
3.5 第一區段故障檢測時間(Ts):2-99s,級差1s。
3.6 合閘觸點及后加速觸點保持時間：不小于0.3s。
3.7 線路總區段數整定:1~14。
3.8 功率消耗: 在額定電壓下,裝置的功率消耗不大于5W。
3.9 合閘出口動作后,出口靠合閘電路的電流自保持，直至斷路器的輔助觸點將該電流開斷。
3.10 合閘出口回路允許通過3 倍額定電流歷時1min的試驗。
3.11FSI顯示故障區段后，需按動面板上的復歸按鈕或斷電才能復歸。
3.12 觸點容量:在電壓不大于250V,電流不大于2A,時間常數為5±0.75ms的直流有感負荷電路中，斷開容量為30W。

4結構
本裝置采用A32系列(A32K、A32P、A32Q、A32H)結構，產品可實現嵌人式安裝( 后接線)、凸出式安裝(前接線或后接線)和拼裝(后接線)。
5 產品動作說明及端子接線
5.1動作說明
當繼電保護動作跳閘后，斷路器輔助觸點閉合，啟動電路動作，恢復時間延時電路啟動，第一次重合閘延時電路開始延時,到達整定時間后,驅動出口電路動作,完成第一次重合閘。第一次重合閘為快速重合閘。
第一次重合閘完成后，在恢復時間內斷路器再跳閘，恢復時間延時電路復位到初始值，并進入第二次、第三次重合閘,到達第二次重合閘整定時間后,實現第二次重合閘,恢復時間延時電路繼續延時，第三次過程同第二次。
在第二次或第三次重合閘完成后(或手動合閘后),裝置能自動啟動第一區段故障檢測電路和故障區段指示電路，并用數碼管指示故障區段。若故障發生在第一區段，在指示故障區段的同時，閉鎖本裝置。

注:若故障發生在第1、2、3、4、5、6、7、8、9、10、11、12、13、14區段時，數碼管分別顯示：1、2、3、4、5、6、7、8、9、L、H、P、A、-。
6.調試與安裝

6.1.1總復位時間的測試

a.將HMJ1的I端設置為“空觸點”，Ⅱ端設置為“正躍變”，合開關S1

b.經過T5+1s的時間后，合S2，然后斷開。等HMJ1停表后，其顯示時間即為總復位時間；

c.打開S1。

6.1.2 重合閘延時時間的測試
a.將HMJ2的I端、Ⅱ端均設置為“空觸點”，合開關S1;
b.經過T5+1s 的時間后，合S2,等HMJ2 停表后，其顯示時間即為第一次重合閘延時時間,打開S2;
C.合S2,等HMJ2 停表后，其顯示時間即為第二次重合閘延時時間，打開S2;
d.合S2,等HMJ2 停表后，其顯示時間即為第三次重合閘延時時間，打開S2;
e.重復b、c、d過程5 次。
6.1.3 第一區段故障檢測的測試
a.合S1,在T5-1s 時間內合S2,閉鎖繼電器動作,面板上的“閉鎖”燈亮。同時，數碼管顯示1。斷開S1,“閉鎖”燈滅。
b.將面板上第一次重合閘控制開關打到“退”，將1SJ 整定為0.1s,將2SJ 整定為T5-1s,合S1,在T4+1s 時間后合S2,在2SJ動作后,閉鎖繼電器動作,面板上的“閉鎖”燈亮。同時，數碼管顯示1。斷開S1,“閉鎖”燈滅。
6.1.4 FSI 的測試
將面板上第一次重合閘控制開關打到“退”,將1SJ 整定為0.1s,將2SJ 整定為NxT5-1s,合S1,在T4+1s時間后合S2,在2SJ動作后，數碼管顯示的為N所對應的數(詳見5.1的注)。按復位按鈕，顯示消失。
