1分鐘讓你看懂熱繼電器跳閘原因

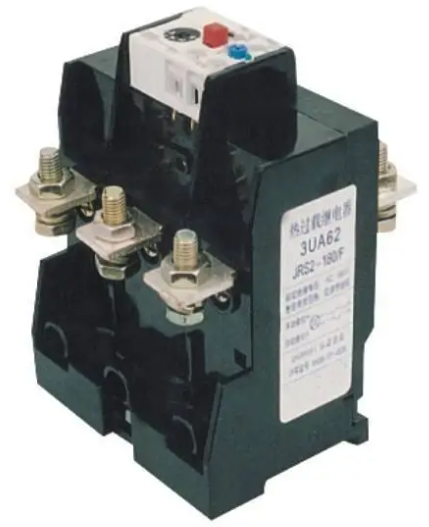

熱繼電器跳閘的原因
熱繼電器跳閘是過載或者熱繼電器選型不合適引起的。熱繼電器是用來保護用電器過載設計的要和用電器相匹配，如果熱繼電器選小了或者電器設備有阻力就過載經常跳開。
熱繼電器跳閘以后，接觸器，也就失電跳閘
1、熱繼電器整定值，設定太小；
2、電機負載電流太大，可能有匝間短路故障或電機傳動部分不靈活；
3、熱繼電器質量不過關或有觸點接觸不良等；
4、接觸器質量不過關或有觸點接觸不良等。

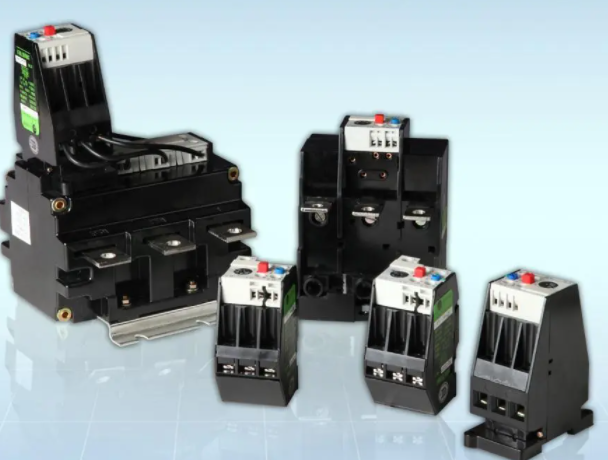

熱繼電器跳閘
熱繼電器的復位方式有手動復位和自動復位兩種方式。
（1）手動復位是指：熱繼電器過載保護動作后，必須用手按下復位按鈕，才能使其常閉觸點恢復閉合，手動復位應等2~3min后才能進行，因?yàn)槠鋬?nèi)部彎曲熱片需要冷卻；
（2） 自動復位是指：熱繼電器保護動作后，常閉觸點自動閉合，一般自動復位的時間不大于5min。
復位方式可通過復位調節螺釘來選擇，用一字形螺釘旋具伸入熱繼電器下側的調節孔，順時針擰緊復位調整螺釘（調到底），即為自動復位方式；逆時針擰松復位調整螺釘，使螺釘旋出一定距離，又變?yōu)槭謩?dòng)復位。
新式的熱繼電器一般在其上蓋上面有調節鈕，當調節鈕轉到H時為手動復位，當調節鈕轉到A時為自動復位。
熱繼電器用于電動機的過載保護時，為確保在處理故障以后，熱繼電器的常閉觸點才能復位閉合，一般將熱繼電器設為手動復位方式。
熱繼電器使用注意事項
1）熱繼電器只能作為電動機的過載和斷相保護，不能作短路保護。
2）安裝點的選擇。熱繼電器安裝處與被保護設備安裝處溫差不能過大；安裝點不能有振動源；熱繼電器與其他電器裝在一起時，為使其動作特性不受其他發熱電器的影響，應將它裝在下方。
3）熱繼電器的安裝方向應與產品說明書規定的方向相同，偏差不得大于5°。
4）熱繼電器配用的連接導線應符合規定。連接導線截面過小，軸向傳熱慢，熱繼電器會誤動；連接導線過粗，軸向?qū)峥欤瑹崂^電器動作緩慢或拒動；導線的材質一般為銅線，若用鋁心導線，端頭應搪錫。
5）熱繼電器的接線螺釘應擰緊，否則接觸電阻增大，熱元件溫升增高，會引起熱繼電器誤動作。
6）自動復位的熱繼電器應調到自動位置，保護動作后經3～5min后會自動復位；手動復位的熱繼電器，保護動作后應當按下復位按鈕。
